4.- MODALIDAD EQUIPO SOLAR TÉRMICO POR TERMOSIFÓN
IES VALLE DE GUERRA
ANDRÉS ABRANTE BETHENCOURT
ALBERTO MADINAVEITIA MARTÍN
1º BACH.
IES FERNANDO SAGASETA
JOSÉ DANIEL CANO CASTRO
MARCOS MORENO MARTÍN
1º BACH.
IES PUERTO DE LA CRUZ
DOMINGO GONZÁLEZ PÉREZ
MIGUEL GONZÁLEZ HERNÁNDEZ
1º CFGM
IES EL CALERO
ANGEL C. PÉREZ MEDINA
LUCAS CASIMIRO SÁNCHEZ
2º CFGM
IES GRANADILLA DE ABONA
ANTONIO MARTÍN CASANOVA
MARCOS MÉNDEZ ORAMAS
2º BACH.
lunes, 25 de febrero de 2008
Concurso
La clase de equipos e instalaciones electrotécnicas que se imparte en el Calero estamos participando en un concurso en el que tenemos que fabricar un calentador solar aquí les dejo la lista de admitidos de la cuarta modalidad la nuestra:
domingo, 24 de febrero de 2008

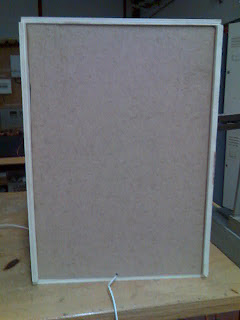

Caja acustica
Esta es la caja acustica la que hice para la clase de instalaciones singulares la parte de megafonia aqui dejo las fotos:
lunes, 11 de febrero de 2008
Instalaciones singulares en viviendas y edificios
Índice
Unidad 5: Instalaciones de megafonía
Fundamentos de acústica
Instrumentos de medida
Cables y conectores
Micrófonos
Altavoces y ariculares
Filtros y cajas acústicas
Amplificación (previos)
Amplificadores de potencia
Ecualizadores
Crossovers electrónico-multiefectos
Mesa de mezcla
Gira disco, cintas magnéticas, discos compactos y sintonizadores
Sonidos de cine (home cine), MPEG y sonidos multimedia
Tuning
Instalaciones de sonido, practicas de sonido en clase
Normativa
1. Fundamentos de acústica
2. Instrumentos de medida
Sonómetro
El sonómetro no mide el sonido. Hasta la fecha (2007), no se ha podido diseñar un instrumento que mida de forma eficaz el sonido tal y como es percibido por el oído humano. Por lo que este instrumento de medida sirve exclusivamente para medir niveles de presión sonora (de los que depende la amplitud y, por tanto, la intensidad acústica y su percepción, sonoridad).
En concreto, el sonómetro mide el nivel de ruido que hay en determinado lugar y en un momento dado. La unidad con la que trabaja el sonómetro es el decibelio. Si no se usan curvas ponderadas (sonómetro integrador), se entiende que son (decibeliosSPL).
Cuando el sonómetro se utiliza para medir lo que se conoce como contaminación acústica (ruido molesto de un determinado paisaje sonoro) hay que tener en cuenta qué es lo que se va a medir, pues el ruido puede tener multitud de causas y proceder de fuentes muy diferentes. Para hacer frente a esta gran variedad de ruido ambiental (continuo, impulsivo, etc.) se han creado sonómetros específicos que permitan hacer las mediciones de ruido pertinentes.
En los sonómetros la medición puede ser manual, o bien, estar programada de antemano. En cuanto al tiempo entre las tomas de nivel cuando el sonómetro está programado, depende del propio modelo. Algunos sonómetros permiten un almacenamiento automático que va desde un segundo, o menos, hasta las 24 horas. Además, hay sonómetros que permiten programar el inicio y el final de las mediciones con antelación.
Además, en todos los países, normas nacionales y internacionales clasifican los sonómetros en función de su grado de precisión. En España y otros países europeos se sigue la norma CEI 60651, donde se establecen 4 tipos en función de su grado de precisión. De más a menos:
Sonómetro de clase 0: se utiliza en laboratorios para obtener niveles de referencia.
Sonómetro de clase 1: permite el trabajo de campo con precisión.
Sonómetro de clase 2: permite realizar mediciones generales en los trabajos de campo.
Sonómetro de clase 3: es el menos preciso y sólo permite realizar mediciones aproximadas, por lo que sólo se utiliza para realizar reconocimientos.
Sea del tipo que sea, básicamente, el sonómetro siempre está formado por:
Un micrófono con una respuesta en frecuencia similar a la de las audiofrecuencias, generalmente, entre 8 Hz y 22 kHz
Un circuito que procesa electrónicamente la señal.
Una unidad de lectura (vúmetro, led, pantalla digital, etc).
Muchos sonómetros cuentan con una salida (un jack, por lo general, situado en el lateral), que permite conectarlo con un osciloscopio, con lo que la medición de la presión sonora se complementa con la visualización de la forma de la onda.
http://tcp.averroes.cica.es/recursos_informaticos/andared01/paisaje_sonoro/sonometro02.htm
Analizador de espectro
Analizador de espectro
Un analizador de espectro es un instrumento electrónico que permite visualizar en una pantalla las componentes espectrales de las señales presentes en la entrada, pudiendo ser ésta cualquier tipo de ondas eléctricas, acústicas u ópticas.
En el eje de ordenadas suele presentarse en una escala logarítmica el nivel en dB del contenido espectral de la señal. En el eje de abscisas se representa la frecuencia, en una escala que es función de la separación temporal y el número de muestras capturadas. Se denomina frecuencia central del analizador a la que corresponde con la frecuencia en el punto medio de la pantalla.
A menudo se mide con ellos el espectro de la potencia eléctrica.
En la actualidad está siendo reemplazado por el analizador vectorial de señales.
Tipos
Hay analizadores analógicos y digitales de espectro:
Un analizador analógico de espectro utiliza un filtro pasa banda de frecuencia variable cuya frecuencia central se afina automáticamente dentro de una gama de fija. También se puede emplear un banco de filtros o un receptor superheterodino donde el oscilador local barre una gama de frecuencias.
Un analizador digital del espectro utiliza la transformada rápida de Fourier (FFT), un proceso matemático que transforma una señal en sus componentes espectrales.
Ruido rosa
Se denomina ruido rosa a una señal o un proceso con un espectro de frecuencias tal que su densidad espectral de potencia es proporcional al recíproco de su frecuencia. Su contenido de energía por frecuencia disminuye en 3 dB por octava. Esto hace que cada banda de frecuencias de igual anchura (en octavas) contenga la misma energía total.
Por el contrario, el ruido blanco, que tiene la misma intensidad en todas las frecuencias, transporta más energía total por octava cuanto mayor es la frecuencia de ésta. Por ello, mientras el timbre del ruido blanco es silbante como un escape de vapor (como "Pssss..."), el ruido rosa es más apagado al oído (parecido a "Shhhh...").
El perfil del espectro de un ruido rosa es plano y horizontal cuando el eje de las frecuencias sigue una escala logarítmica (graduada en octavas). Si el eje de frecuencias sigue una escala lineal, el perfil del espectro es una línea recta que baja hacia la derecha, con una pendiente de 3 dB/oct.
Se usa mucho como señal de prueba en mediciones acústicas. El espectro del ruido rosa es semejante al espectro medio acumulado de la música sinfónica o de instrumentos armónicos como el piano o el órgano.
El nombre "ruido rosa" obedece a una analogía con la luz blanca (que es una mezcla de todos los colores) que, después de ser coloreada de forma que se atenúen las frecuencias más altas (los azules y violetas) resulta un predominio de las frecuencias bajas (los rojos). Así pues, el ruido rosa es ruido blanco coloreado de manera que es más pobre en frecuencias altas (sonidos agudos).
3. Cables y conectores
4. Micrófonos
5. Altavoces y ariculares
6. Filtros y cajas acústicas
7. Amplificación (previos)
8. Amplificadores de potencia
9. Ecualizadores
10. Crossovers electrónico-multiefectos
11. Mesa de mezcla
12. Gira disco, cintas magnéticas, discos compactos y sintonizadores
13. Sonidos de cine (home cine), MPEG y sonidos multimedia
14. Tuning
15. Instalaciones de sonido, practicas de sonido en clase
16. Normativa
